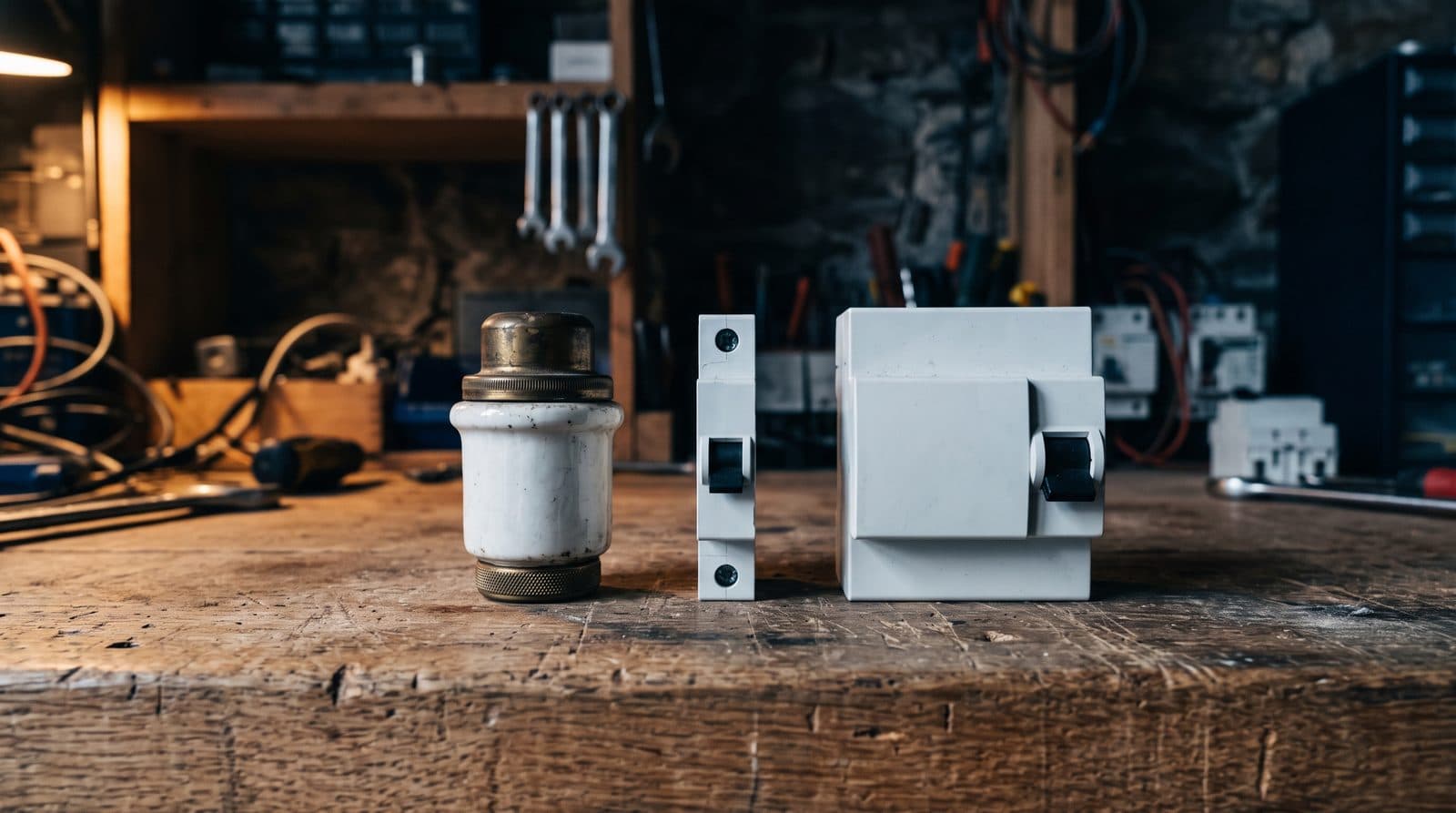

Disjoncteur, fusible, interrupteur différentiel : quelles différences ?

Sur un tableau électrique, plusieurs types de protections coexistent, et elles ne remplissent pas toutes le même rôle. Confondre un disjoncteur différentiel avec un disjoncteur de ligne, ou penser qu'un fusible fait la même chose qu'un disjoncteur, mène souvent à mal interpréter une panne.

Le fusible : une protection à usage unique

Le fusible est le système de protection le plus ancien. Il contient un filament qui fond dès que le courant qui le traverse dépasse une valeur donnée, coupant ainsi le circuit. Une fois fondu, le fusible doit être remplacé physiquement, il ne se réarme pas. Les installations construites avant les années 1990 en étaient souvent équipées, remplacées progressivement par des disjoncteurs, plus pratiques et plus fiables dans la durée.

Le disjoncteur de ligne : la protection contre les surcharges et courts-circuits

Le disjoncteur remplit la même fonction que le fusible (couper le circuit en cas de courant excessif) mais de façon réarmable : il suffit de relever le levier après avoir identifié et corrigé la cause du déclenchement. Chaque disjoncteur protège un circuit précis (l'éclairage d'un étage, les prises d'une pièce, un appareil fixe comme le chauffe-eau) et se déclenche dans deux situations : une surcharge, quand la puissance demandée dépasse ce que le circuit peut supporter, ou un court-circuit, quand un contact direct se produit entre phase et neutre.

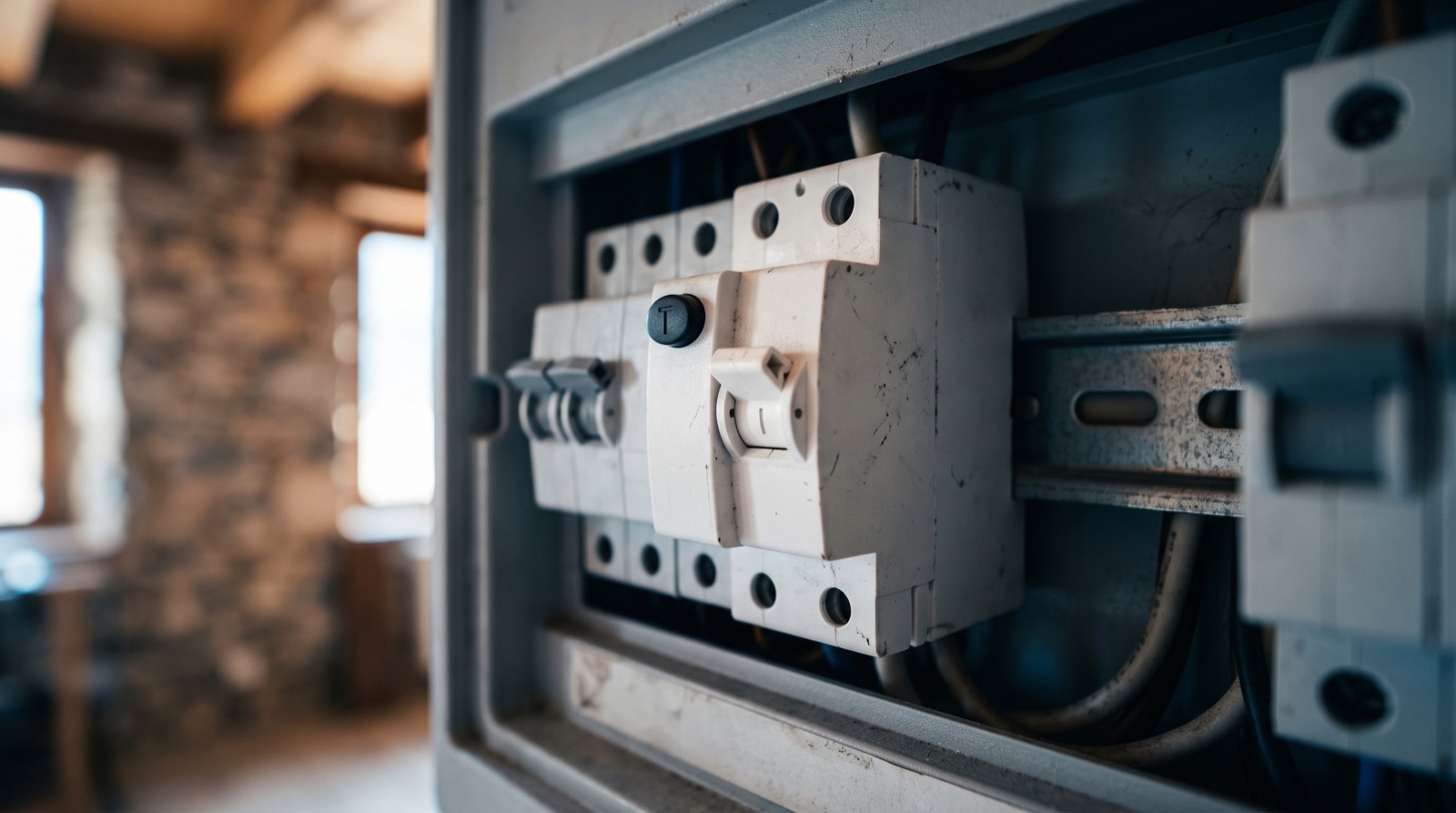

L'interrupteur différentiel : la protection des personnes

Le rôle du différentiel est différent des deux précédents. Il ne surveille pas la puissance consommée mais l'équilibre entre le courant qui part vers les appareils et celui qui revient. Si une partie du courant s'échappe ailleurs, par exemple à travers une personne en contact avec un défaut d'isolement, le différentiel détecte ce déséquilibre en une fraction de seconde et coupe le circuit avant qu'un choc électrique ne devienne dangereux. C'est la protection qui sauve des vies en cas de contact accidentel, alors que le disjoncteur de ligne protège avant tout le matériel et le câblage.

Comment ces protections se combinent dans un tableau

Dans une installation moderne, l'organisation typique associe un ou plusieurs interrupteurs différentiels en tête d'installation, chacun protégeant un groupe de circuits, et des disjoncteurs de ligne individuels en aval, un par circuit. Cette architecture permet de localiser rapidement l'origine d'un déclenchement : si un seul disjoncteur de ligne a sauté, le problème est circonscrit à ce circuit précis. Si c'est le différentiel qui a coupé, plusieurs circuits sont concernés d'un coup, et la cause est à chercher du côté d'une fuite de courant plutôt que d'une simple surcharge.

Ce qu'il faut retenir en pratique

Face à une coupure, regarder quel élément a réellement déclenché donne une première indication précieuse avant même d'appeler un professionnel : un disjoncteur de ligne isolé oriente vers un circuit ou un appareil précis, tandis qu'un différentiel qui coupe tout un groupe de circuits oriente vers une fuite de courant plus difficile à localiser sans matériel de diagnostic. Pour un logement à Annecy équipé d'un tableau ancien mêlant fusibles et disjoncteurs, un état des lieux permet de clarifier ce que chaque protection couvre réellement, et ce qui manque éventuellement pour une sécurité complète.
