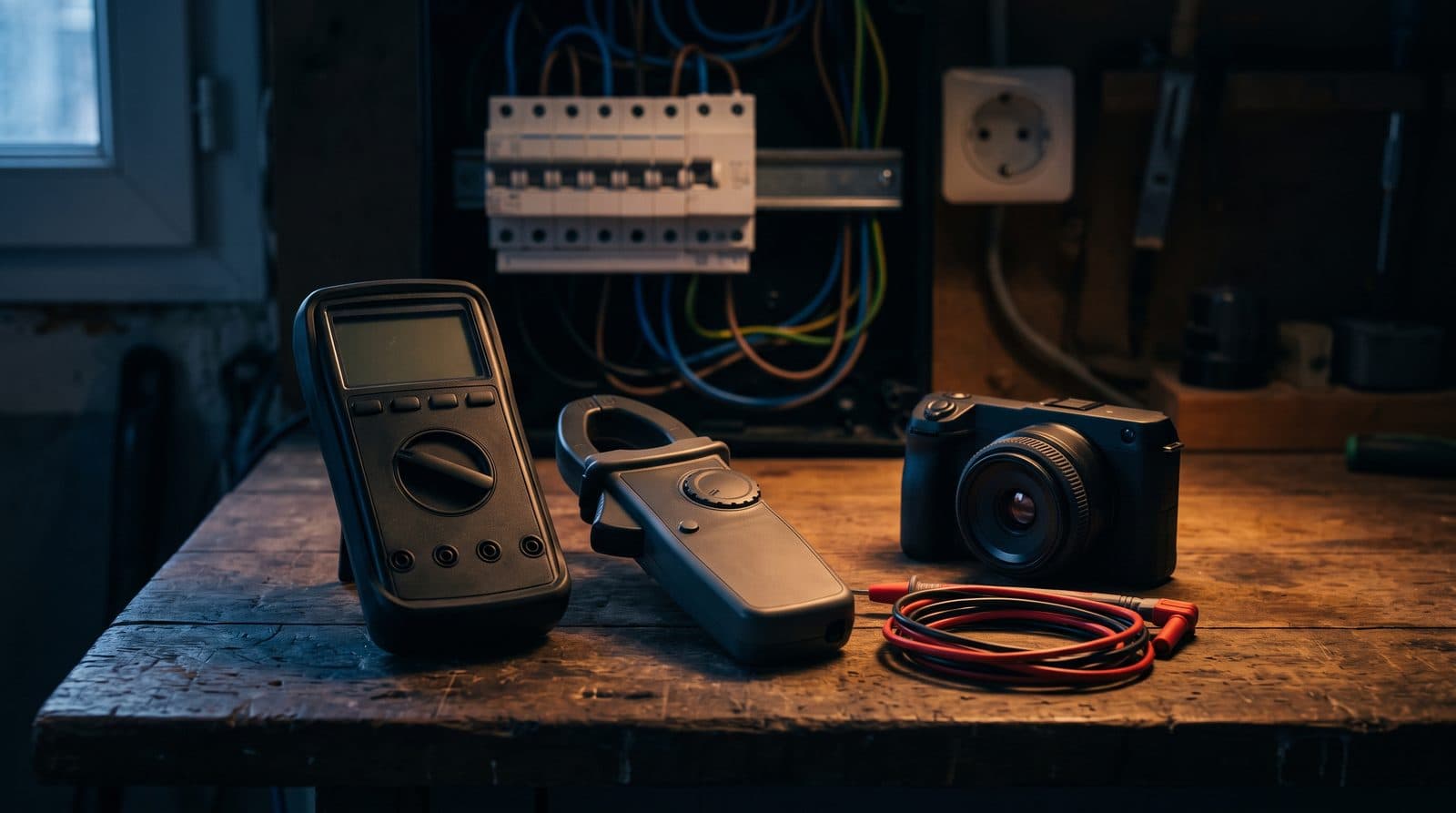

Multimètre, pince ampèremétrique, caméra thermique : les outils du diagnostic électrique

Le diagnostic d'une panne électrique s'appuie sur plusieurs outils de mesure complémentaires, chacun apportant une information différente sur l'état du circuit : le multimètre mesure tension et continuité, la pince ampèremétrique mesure l'intensité sans ouvrir le circuit, et la caméra thermique repère les échauffements anormaux invisibles à l'œil nu. Aucun de ces outils ne remplace les autres : c'est leur combinaison qui permet un diagnostic précis.

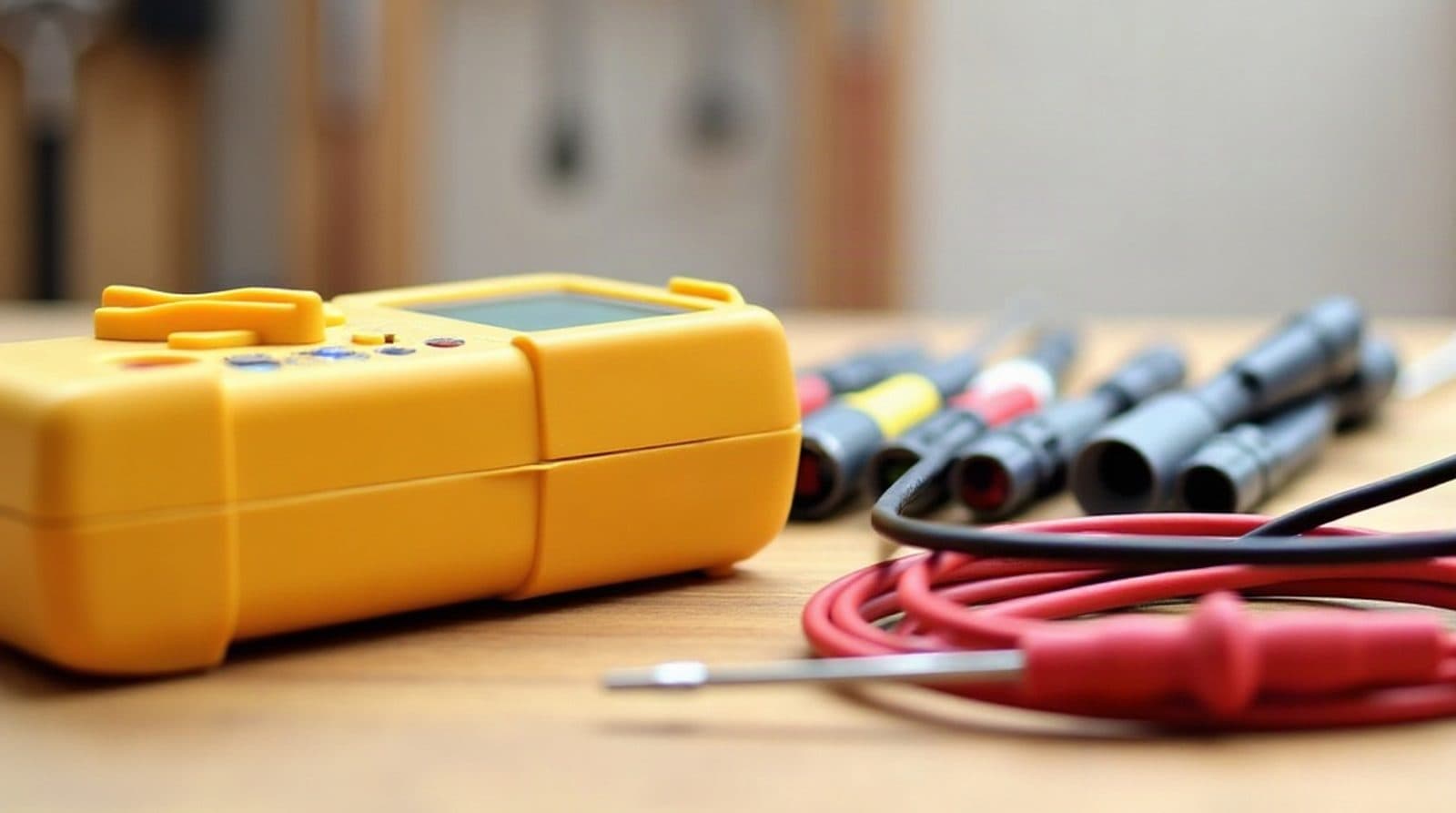

Le multimètre, l'outil de base

Le multimètre mesure plusieurs grandeurs électriques essentielles : la tension présente à un point du circuit, la continuité d'un fil (pour vérifier qu'il n'est pas coupé), et la résistance d'un composant ou d'une connexion. C'est l'outil le plus polyvalent et le plus utilisé lors d'un diagnostic, car il permet de vérifier rapidement si un point précis du circuit est sous tension, coupé, ou présente une résistance anormale qui indiquerait un mauvais contact.

La pince ampèremétrique, mesurer sans couper

Contrairement au multimètre, qui nécessite souvent d'insérer l'appareil dans le circuit pour mesurer une intensité, la pince ampèremétrique se referme simplement autour d'un câble et mesure le courant qui y circule grâce au champ magnétique qu'il génère. Cette méthode évite de devoir couper ou débrancher le circuit pour effectuer la mesure, ce qui la rend particulièrement utile pour vérifier la répartition des charges sur différents circuits ou repérer une consommation anormale sur une ligne précise.

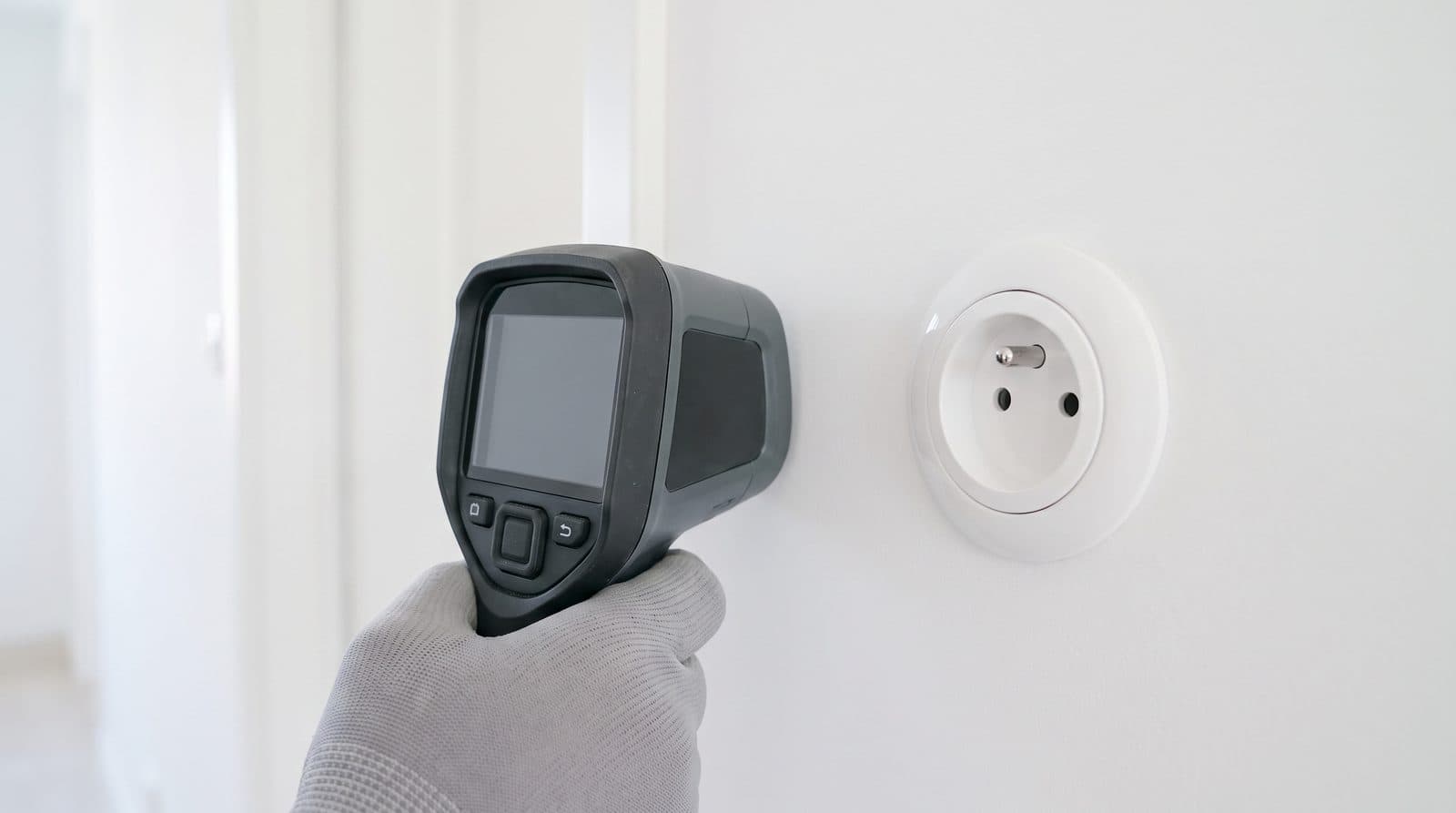

La caméra thermique, voir la chaleur invisible

Une connexion desserrée ou un point de contact défectueux chauffe généralement avant de provoquer une panne visible. La caméra thermique capte ce rayonnement infrarouge et le transforme en image, ce qui permet de repérer un échauffement localisé sur le tableau, une prise ou une connexion, sans avoir besoin de toucher ni de démonter quoi que ce soit. Elle est particulièrement utile pour un contrôle préventif du tableau électrique ou pour confirmer l'origine d'un défaut intermittent lié à la chaleur.

Le détecteur de tension sans contact et le testeur de continuité

Le détecteur de tension sans contact permet de vérifier rapidement, sans toucher aucun fil, si un point du circuit est sous tension, une première précaution avant toute manipulation. Le testeur de continuité, souvent intégré au multimètre, confirme qu'un circuit forme une boucle complète sans coupure, ce qui aide à localiser un fil sectionné ou une connexion interrompue quelque part sur son trajet.

Le générateur de signal et le récepteur pour suivre un câble encastré

Pour un câble caché dans un mur ou un plafond dont le trajet exact n'est pas connu, un générateur de signal injecte un signal spécifique sur le câble, tandis qu'un récepteur permet de suivre ce signal depuis l'extérieur, à travers la cloison. Cette méthode permet de cartographier le parcours d'un câble invisible avec une précision suffisante pour cibler une zone d'intervention réduite.

Choisir l'outil selon le contexte de l'intervention

Le choix des outils mobilisés dépend directement de la nature du problème signalé. Une panne franche et localisée, comme un circuit qui ne répond plus du tout, se traite souvent avec un simple multimètre pour identifier la coupure. Un défaut plus diffus, comme un tableau qui semble anormalement chaud sans cause visible, appelle davantage la caméra thermique pour cibler le point exact de l'échauffement avant toute autre mesure. Une recherche de câble caché, en vue de travaux ou d'une rénovation, mobilise en priorité le générateur de signal et son récepteur. Cette adaptation évite de systématiser un protocole unique qui ne correspondrait pas toujours à la situation rencontrée.

L'entretien et la fiabilité du matériel de mesure

Un outil de diagnostic n'apporte une information fiable que s'il est lui-même correctement entretenu et régulièrement vérifié. Un multimètre dont les piles sont faibles, des pointes de touche usées, ou une pince ampèremétrique mal calibrée peuvent fausser une mesure et orienter vers une conclusion erronée. Cette exigence de fiabilité du matériel fait partie intégrante du métier, au même titre que la méthode de recherche elle-même : un bon diagnostic repose autant sur la qualité des outils utilisés que sur la manière dont ils sont mis en œuvre.

Des outils qui se sont démocratisés avec le temps

Certains de ces outils, comme la caméra thermique ou le générateur de signal associé à un récepteur, étaient autrefois réservés à des cas complexes en raison de leur coût. Leur usage s'est progressivement étendu à des diagnostics plus courants, ce qui permet aujourd'hui d'y recourir plus systématiquement, y compris pour des pannes qui auraient nécessité une recherche plus longue et plus incertaine par le passé. Cette évolution du matériel disponible a directement modifié la façon dont une recherche de panne se déroule, en réduisant la part d'incertitude qui accompagnait autrefois ce type d'intervention.

Pourquoi ces outils évitent d'ouvrir les murs au hasard

Pris isolément, chacun de ces outils apporte une information partielle. C'est leur combinaison qui permet de construire un diagnostic fiable : le multimètre et la pince ampèremétrique caractérisent le défaut électriquement, la caméra thermique repère les échauffements, et les outils de détection de câbles localisent le trajet invisible du circuit. Pour un logement ou un local professionnel à Annecy et dans les environs, cette approche instrumentée permet de cibler précisément la zone concernée avant toute ouverture, plutôt que de procéder par tâtonnement.
